Elektrické vyvrtávací a frézovací jednotky Profiborrer STX3 a STX5 série
Kompaktní, ekonomická a dostatečně tuhá vřetena vhodná pro vyvrtávání a frézování. Jednotky jsou vhodné k zabudování do vašeho jednoúčelového zařízení. Tyto jednotky jsou bez samoposuvu.

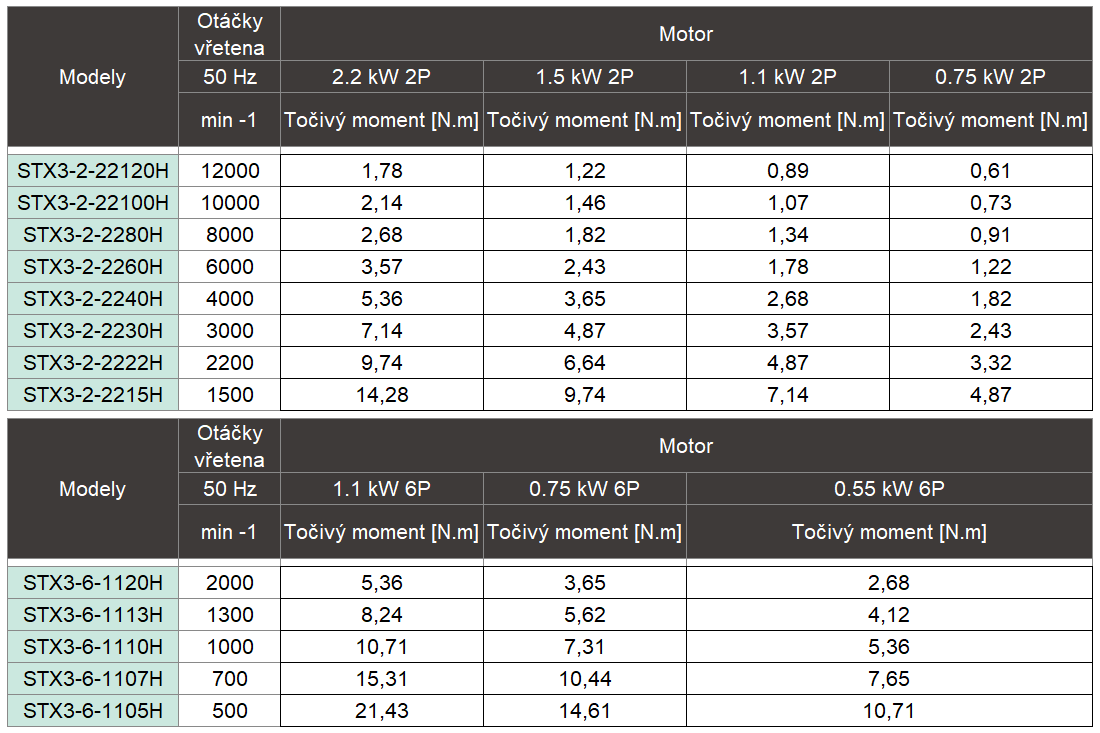

Poznámky STX3:
1. Modelová řada by měla být vybrána na základě typu materiálu, max. průměru děr a řezné rychlosti.
2. Výkon motoru je 2,2 kW, 2 póly nebo 1,1 kW nebo 6 pólů. Pro snížení spotřeby energie je k dispozici volitelný motor.
3. Označení “-2-” a “-6-” znamená 2 póly a 6 pólů. Rozlišujte, prosím, modely se stejným výkonem motoru.
4. Označení „22“ a „11“ znamená motor 2,2 kW a 1,1 kW. Může to být nahrazeno jiným výkonem motoru, například „07“ pro 0,75 kW motor.
5. Označení „H“ znamená vřeteno HSK. Označení „B“ na konci modelu je pro BT30 vřeteno, označení „C“ pro kleštinové vřeteno ER25.
6. V případě objednávky uveďte, prosím, požadované napětí a frekvenci motoru.
7. Pokud je zvolen motor s proměnnou rychlostí otáčení (12000 - 15000 ot. / min), přidá se na konec označení modelu „P“.

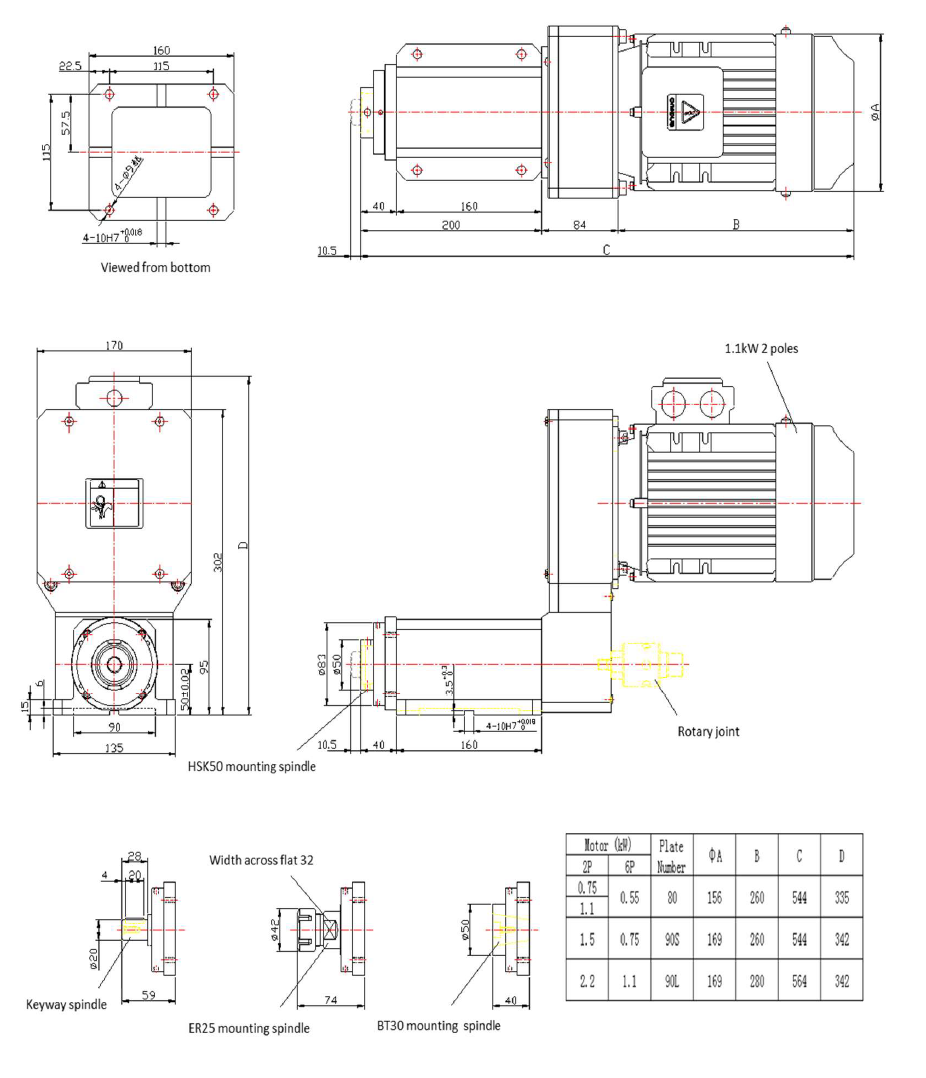

8. Níže uvedený rozměrový výkres je pro standardní vřeteno HSK50.
2. Výkon motoru je 2,2 kW, 2 póly nebo 1,1 kW nebo 6 pólů. Pro snížení spotřeby energie je k dispozici volitelný motor.
3. Označení “-2-” a “-6-” znamená 2 póly a 6 pólů. Rozlišujte, prosím, modely se stejným výkonem motoru.
4. Označení „22“ a „11“ znamená motor 2,2 kW a 1,1 kW. Může to být nahrazeno jiným výkonem motoru, například „07“ pro 0,75 kW motor.
5. Označení „H“ znamená vřeteno HSK. Označení „B“ na konci modelu je pro BT30 vřeteno, označení „C“ pro kleštinové vřeteno ER25.
6. V případě objednávky uveďte, prosím, požadované napětí a frekvenci motoru.
7. Pokud je zvolen motor s proměnnou rychlostí otáčení (12000 - 15000 ot. / min), přidá se na konec označení modelu „P“.
8. Níže uvedený rozměrový výkres je pro standardní vřeteno HSK50.
Poznámky STX5:
1.Modelová řada by měla být vybrána na základě typu materiálu, max. průměru děr a řezné rychlosti.
2.Výkon motoru je 5,5 kW, 2 póly nebo 3,0 kW 2 nebo 6 pólů. Pro snížení spotřeby energie je k dispozici volitelný motor.
3.Označení “-2-” a “-6-” znamená 2 póly a 6 pólů. Rozlišujte, prosím, modely se stejným výkonem motoru.
4.Označení „55“ a „30“ znamená motor 5,5 kW a 3,0 kW. Může to být nahrazeno jiným výkonem motoru, například „22“ pro 2,2 kW motor.
5.Označení „H“ znamená vřeteno HSK63. Označení „B“ na konci modelu je pro BT40 vřeteno, označení „C“ pro kleštinové vřeteno ER32.
6.V případě objednávky uveďte, prosím, požadované napětí a frekvenci motoru.

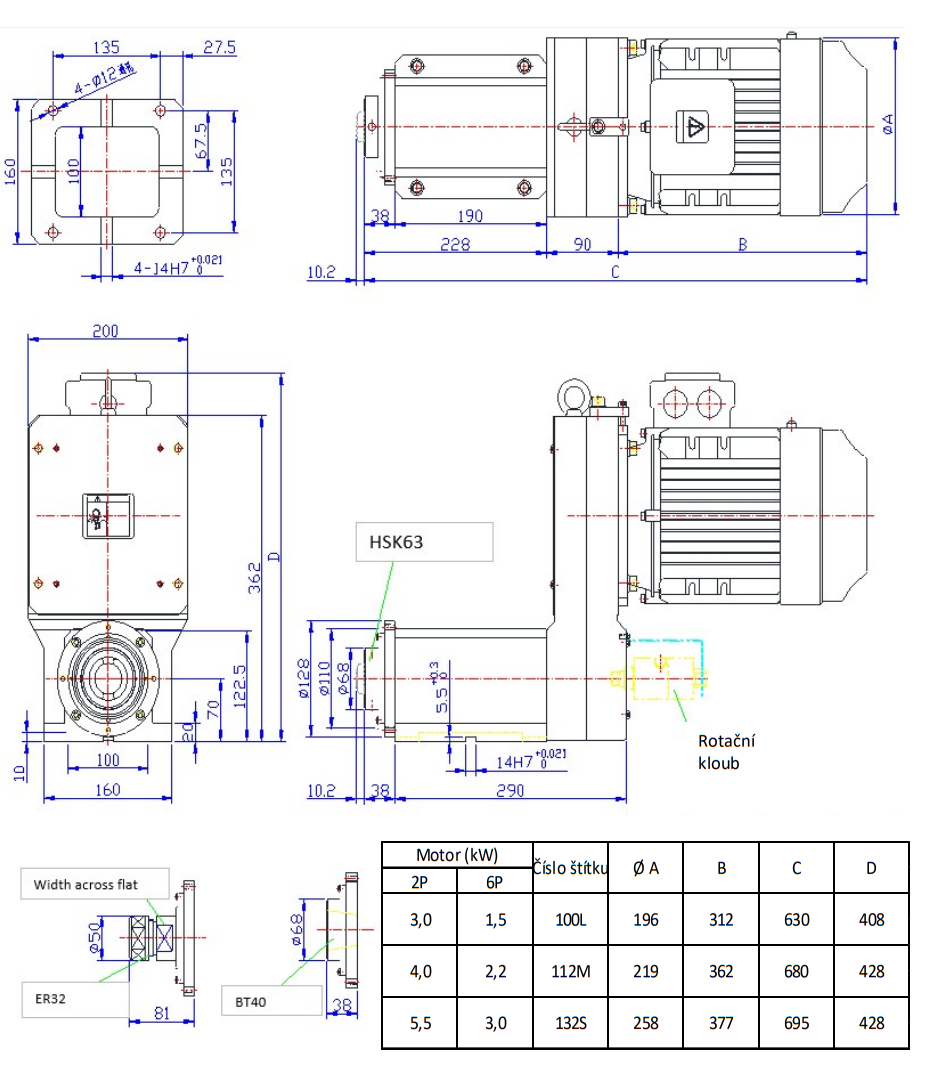

7.Níže uvedený rozměrový výkres je pro standardní vřeteno HSK63.
2.Výkon motoru je 5,5 kW, 2 póly nebo 3,0 kW 2 nebo 6 pólů. Pro snížení spotřeby energie je k dispozici volitelný motor.
3.Označení “-2-” a “-6-” znamená 2 póly a 6 pólů. Rozlišujte, prosím, modely se stejným výkonem motoru.
4.Označení „55“ a „30“ znamená motor 5,5 kW a 3,0 kW. Může to být nahrazeno jiným výkonem motoru, například „22“ pro 2,2 kW motor.
5.Označení „H“ znamená vřeteno HSK63. Označení „B“ na konci modelu je pro BT40 vřeteno, označení „C“ pro kleštinové vřeteno ER32.
6.V případě objednávky uveďte, prosím, požadované napětí a frekvenci motoru.
7.Níže uvedený rozměrový výkres je pro standardní vřeteno HSK63.
Leták ke stažení
Rozměry:
Leták ke stažení
Rozměry:
