Elektro-pneumatické vrtací jednotky Global Série
GSA, GSB a GSC
Selfeeder Global je kombinovanou modelovou řadou určenou zejména pro vrtání. Otáčky vřetena jsou poháněny třífázovým asynchronním motorem a posuv vřetena je řízen stlačeným vzduchem. Jednotky navíc umožňují vnitřní chlazení nástroje. Selfeeder Global nabízíme ve třech modelových řadách GSA, GSB a GSC, každá z nich pak nabízí několik výkonových provedení podle otáček a max. kapacity vrtání. Technické parametry jednotlivých modelů naleznete v produktovém katalogu.
Selfeeder Global je kombinovanou modelovou řadou určenou zejména pro vrtání. Otáčky vřetena jsou poháněny třífázovým asynchronním motorem a posuv vřetena je řízen stlačeným vzduchem. Jednotky navíc umožňují vnitřní chlazení nástroje. Selfeeder Global nabízíme ve třech modelových řadách GSA, GSB a GSC, každá z nich pak nabízí několik výkonových provedení podle otáček a max. kapacity vrtání. Technické parametry jednotlivých modelů naleznete v produktovém katalogu.

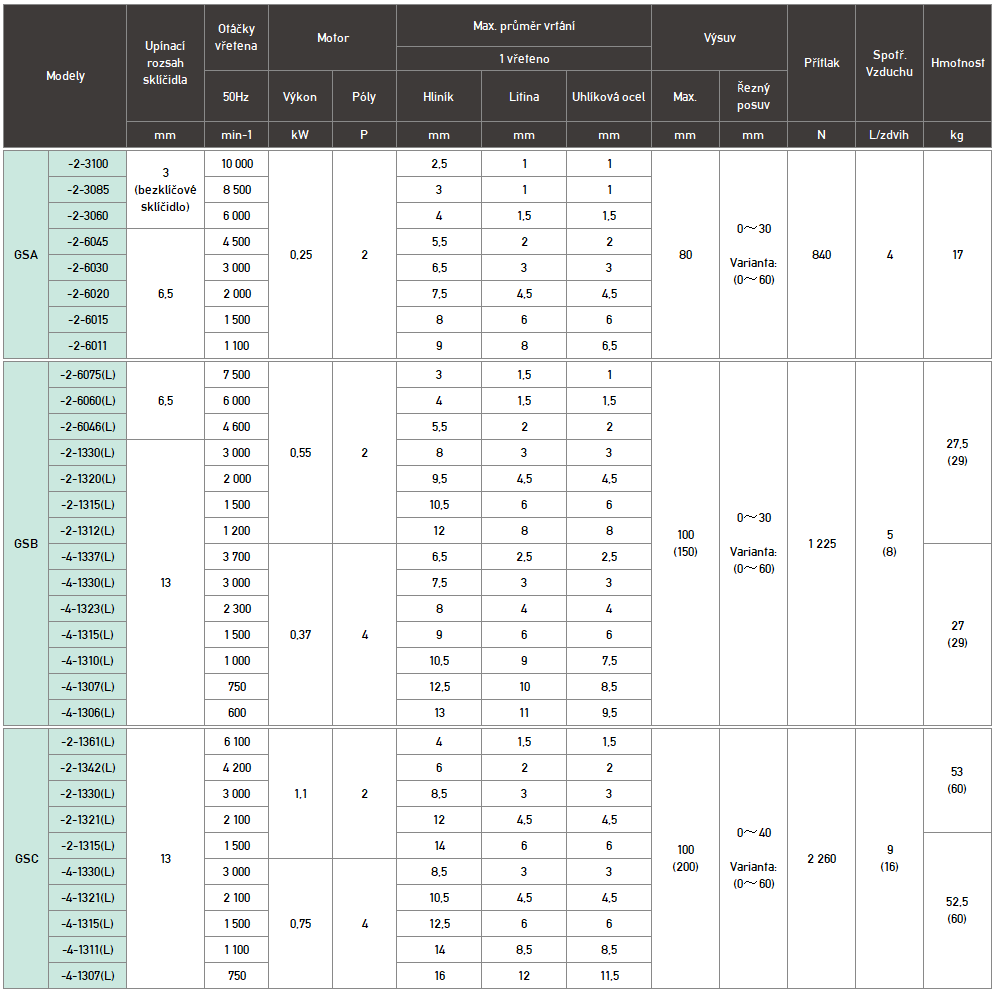

Kapacita vrtání
Poznámky:
1. Hodnoty uvedené v závorkách jsou pro jednotky s delším výsuvem.
2. Modelová řada by měla být vybrána na základě typu materiálu, max. průměru děr a řezné rychlosti.
3. Výše uvedená vrtací kapacita je pro hloubku, která je rovná dvojnásobku průměru vrtáku.
4. Řezný posuv je regulován Hydro-speed regulátorem. K dispozici je několik typů regulátorů na vyžádání.
5. Použitelné napětí pro 3 fázový indukční motor je standardně 380V/50Hz.
6. K dispozici jsou 3 typy uchycení:
- JT-typ vřetena (sklíčidlo), označení N
- kleštinové specifikace ER8 / ER11 / ER20 / ER25, označení C
- nastavitelné hlavy BILZ16 / BILZ20 / BILZ25 / BILZ28 / KH-14E / KH-16E / KH-22E / KH-25E
2. Modelová řada by měla být vybrána na základě typu materiálu, max. průměru děr a řezné rychlosti.
3. Výše uvedená vrtací kapacita je pro hloubku, která je rovná dvojnásobku průměru vrtáku.
4. Řezný posuv je regulován Hydro-speed regulátorem. K dispozici je několik typů regulátorů na vyžádání.
5. Použitelné napětí pro 3 fázový indukční motor je standardně 380V/50Hz.
6. K dispozici jsou 3 typy uchycení:
- JT-typ vřetena (sklíčidlo), označení N
- kleštinové specifikace ER8 / ER11 / ER20 / ER25, označení C
- nastavitelné hlavy BILZ16 / BILZ20 / BILZ25 / BILZ28 / KH-14E / KH-16E / KH-22E / KH-25E
