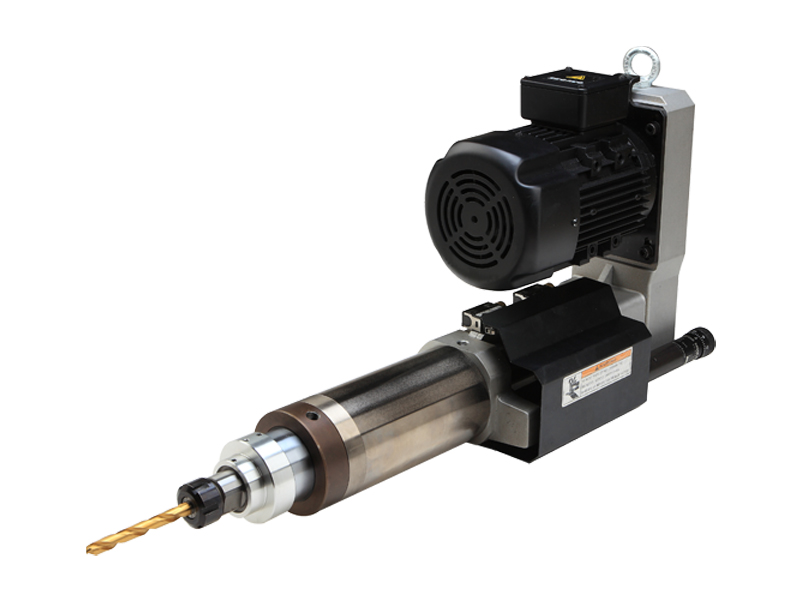

Elektro-pneumatické vrtací jednotky - REVO Série

Vrtací jednotka Selfeeder Revo je novou modelovou řadou, s výborným poměrem ceny a výkonu. Jedná se opět o kombinovanou jednotku s elektricky řízenými otáčkami a pneumatickým posuvem. Konstrukce je řešena s ohledem na optimalizovaný výkon a dostatečný krouticí moment k poměru k nízké ceně těchto jednotek. Selfeeder Revo nabízíme ve třech modelových řadách SRV2, SRV3 a SRV5, každou z nich pak v několika výkonových variantách podle otáček a max. kapacity nástroje.

Technické parametry jednotlivých modelů naleznete v produktovém katalogu.
>> KE STAŽENÍ <<

Kapacita vrtání

Poznámky:
1. Modelová řada by měla být vybrána na základě typu materiálu, max. průměru děr a řezné rychlosti.
2. Výše uvedená vrtací kapacita je pro hloubku, která je rovná dvojnásobku průměru vrtáku.
3. řezný posuv je regulován regulátorem výsuvu (Hydrospeed regulátor). K dispozici je několik typů regulátorů na vyžádání.
4. Použitelné napětí pro 3 fázový indukční motor je standardně 380 V / 50Hz.
5. K dispozici jsou 3 typy uchycení:
- JT typ vřetena (sklíčidlo), označení N
- kleštinové specifikace ER8 / ER20 / ER25, označení C
- nastavitelné hlavy
6. AL: hliník, FC: litina, ST: litinová ocel

Rozměry:

Schéma zapojení tlakového vzduchu a snímače pro nastavení délky posuvu ( počáteční a koncové polohy )

Poznámky:
1. Standardní tlak vzduchu pro Selfeeder Revo je 0,5 až 0,6 MPa.
2.
Používejte 5cestný 2polohový vzduchový ventil.
3.
Používejte škrtící ventily. Jinak není možné regulovat rychlosti rychloposuvu vpřed a zpět.

Polohovací držáky Flex Stand a Level Clamp pro Selfeeder REVO

Ke všem modelům vrtacích i závitovacích jednotek Selfeeder a Synchro Tapper vyrábíme ucelenou řadu stojanů, držáků a polohovacích úchytů. Každý zákazník si může pomocí širokého spektra doplňků vybrat nejvhodnější řešení pro své konkrétní požadavky. Všechny stojany, držáky a polohovací úchyty se dají vzájemně kombinovat a jsou navrženy tak, aby měly odpovídající tuhost.

Level Clamp
