Pneumatické jednotky Selfeeder

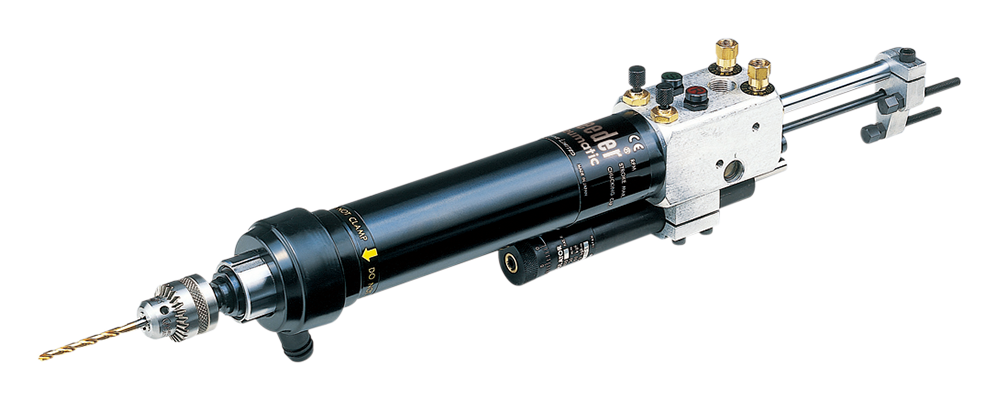

SFB a SFC

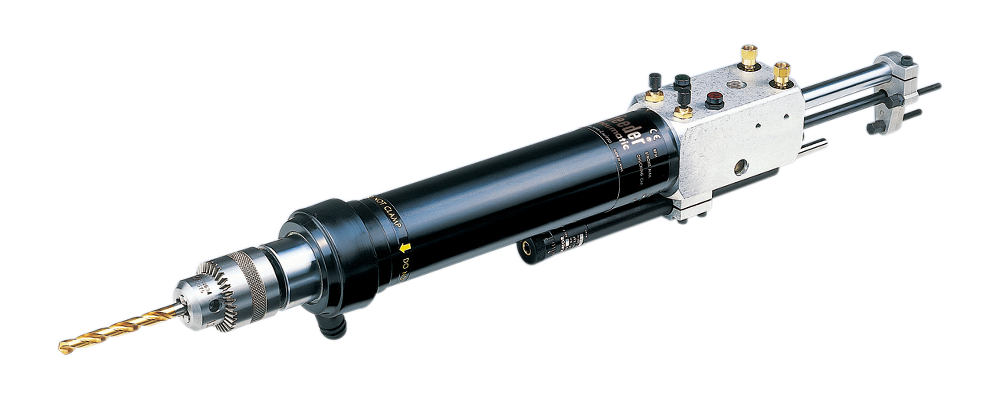

Kompaktní, lehké a úsporné vrtací jednotky s malým průměrem těla, vysokým točivým momentem s integrovaným trvanlivým vzduchovým motorem. Vrtání a posuv jsou pneumaticky ovládané pro bezpečné použití v prostředí, kde není k dispozici žádná elektrická energie. Tyto jednotky mohou být instalovány blízko sebe v libovolném směru.

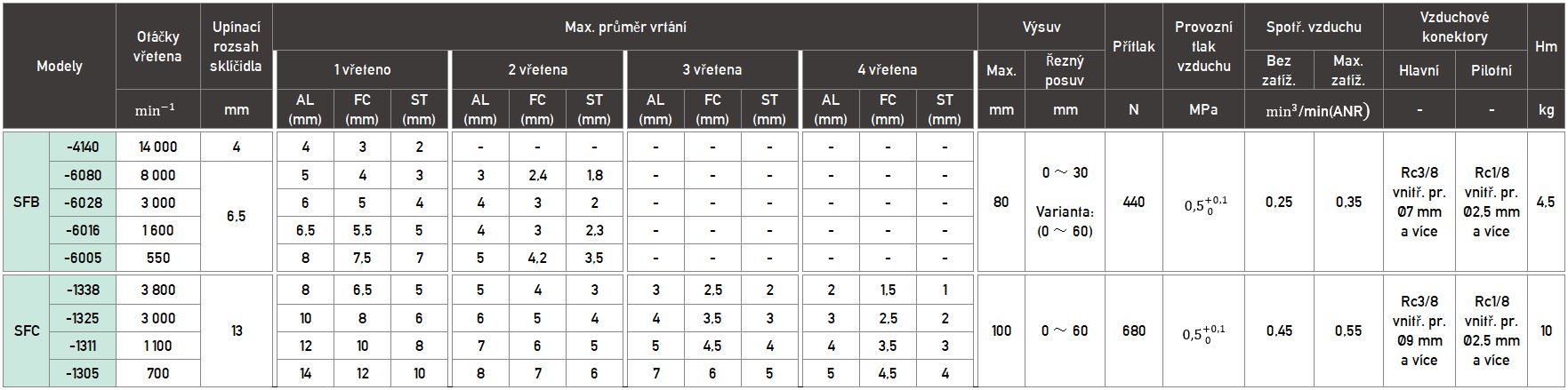

Kapacita vrtání

Poznámky:
1. Maximální velikost vrtáku se liší v závislosti na vstupním provozním tlaku vzduchu. Provozní tlak vzduchu: 0,5 MPa.
2. Ve většině případů vrtání s malými otvory (o průměru 1 mm nebo méně), kromě plastů, se obecně doporučuje rychlost vřetena 7000 ot/min.
3. Řezný posuv je regulován regulátorem výsuvu (Hydro speed regulátor). K dispozici je několik typů regulátorů na vyžádání.
4. Modelová řada by měla být vybrána na základě typu materiálu, max. průměru děr a řezné rychlosti.
5. Pokud je tvrdost vrtáku z cementovaného karbidu a stopka nástroje vyšší než tvrdost vysokorychlostních ocelí, obraťte se na místního distributora nebo dceřinou společnost o podrobné specifikace.
6. AL: hliník, FC: litina, ST: uhlíková ocel

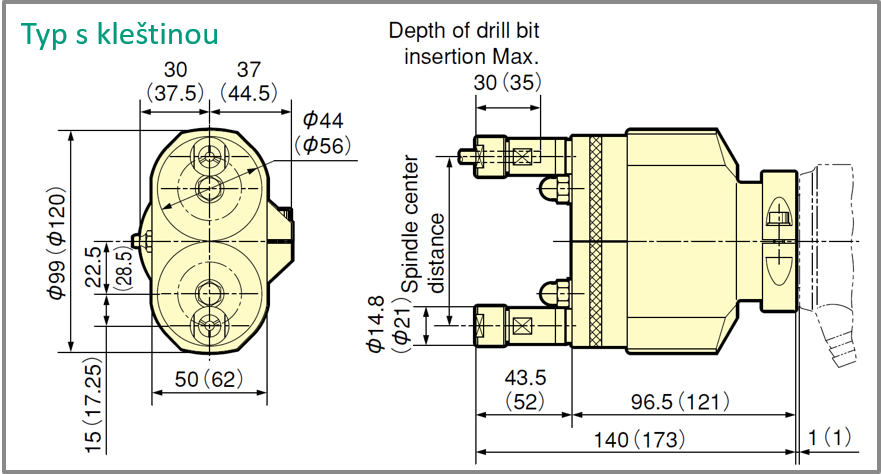

Rozměry SFB

Rozměry SFC

Operate-Signal Kit (Snímače poloh)

Snímače poloh (Operate-Signal kit) slouží ke snímání výchozí nebo maximální pozice vřetena jednotky prostřednictvím mikrospínače nebo pneumatického ventilu. Výstupný signál se používá ke spuštění externí operace s přidruženými zařízeními (PLC, indexový stůl nebo upínací jednotkou). Pro detekci přesné pozice pneumatické jednotky slouží nastavitelné koncové spínače.

Polohovací držáky Flex Stand pro pneumatické jednotky Selfeeder


Ke všem modelům vrtacích jednotek Selfeeder pneumatic vyrábíme ucelenou řadu stojanů, držáků a polohovacích úchytů. Každý zákazník si může pomocí širokého spektra doplňků vybrat nejvhodnější řešení pro své konkrétní požadavky. Všechny stojany, držáky a polohovací úchyty se dají vzájemně kombinovat a jsou navrhnuty tak, aby měly odpovídající tuhost.

Držáky Level Clamp pro pneumatické jednotky Selfeeder

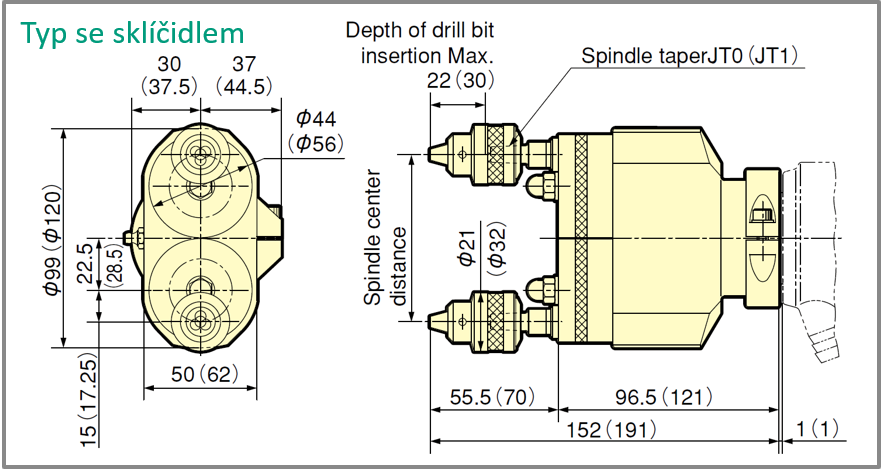

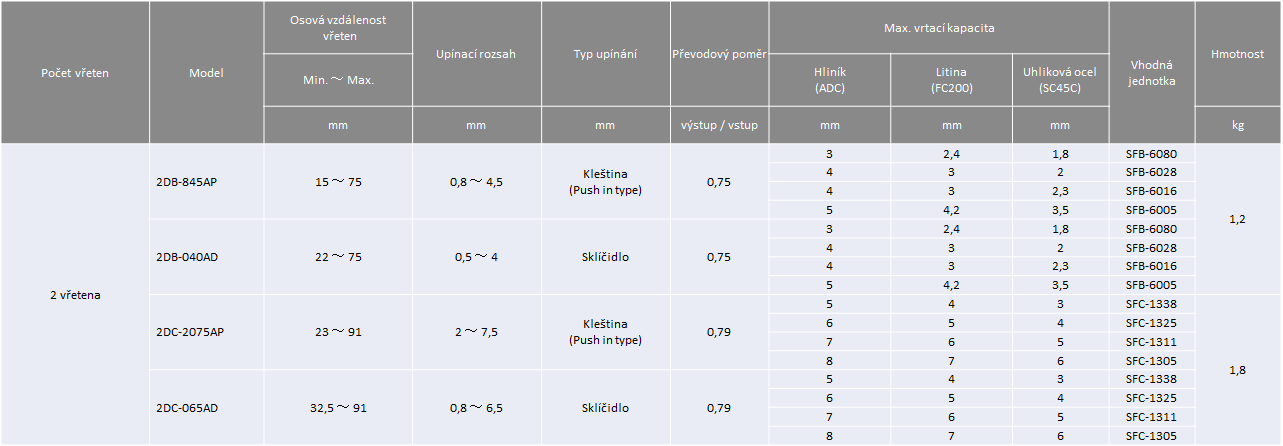

2-vřetenové hlavy s nastavitelnou roztečí

Poznámka: rozměry uvedené v závorkách jsou pro typ 2DC.
Poznámka: rozměry uvedené v závorkách jsou pro typ 2DC.

2-vřetenové hlavy s nastavitelnou roztečí

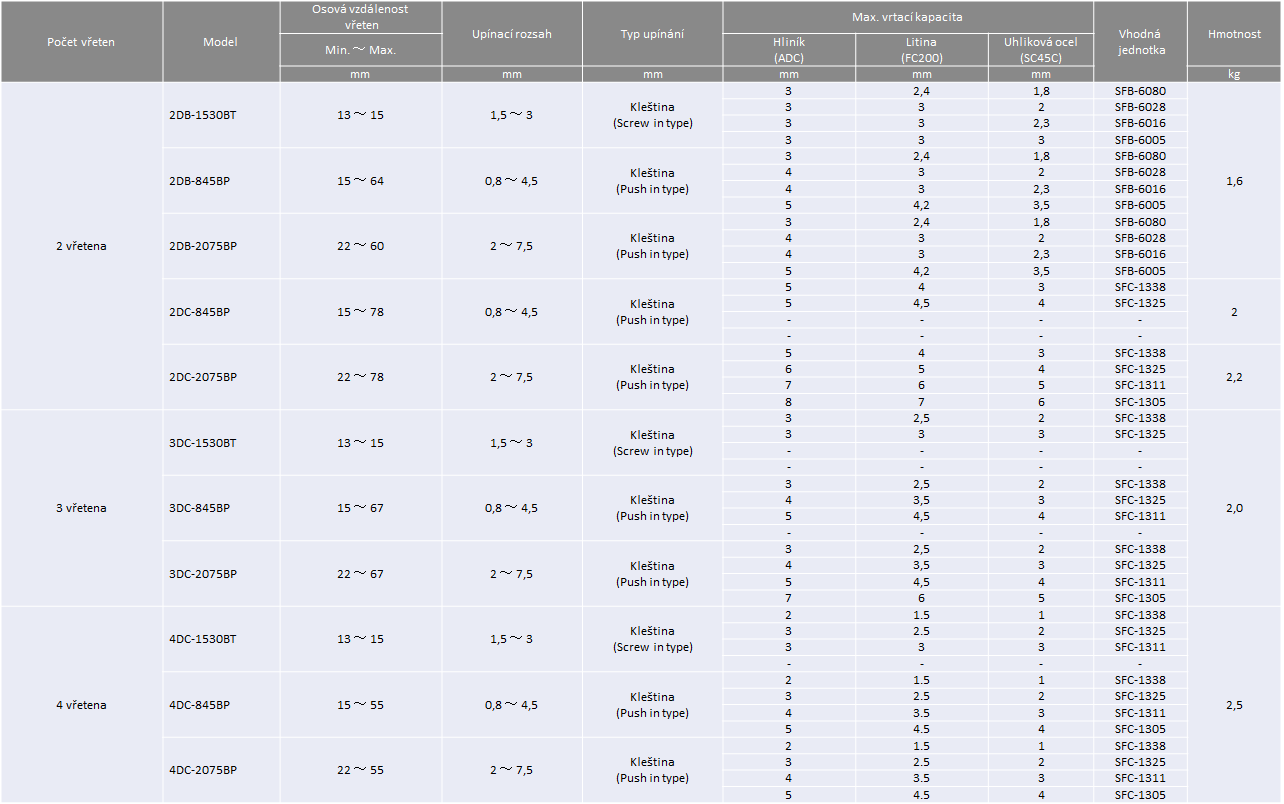

2-vřetenové hlavy s fixní roztečí

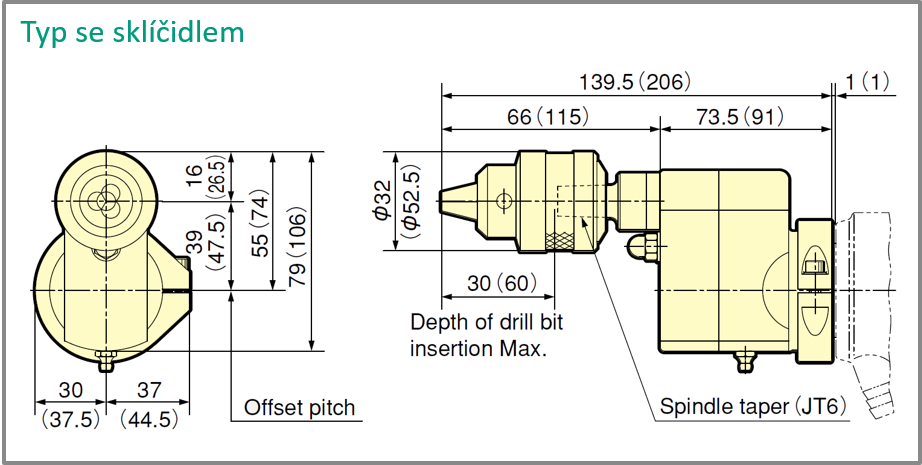

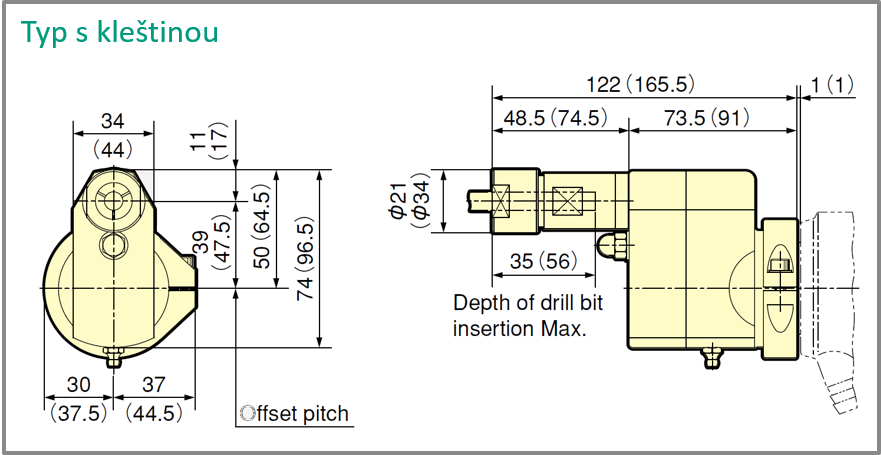

Mimo osové hlavy s fixní roztečí

Poznámka: rozměry uvedené v závorkách jsou pro typ ODC.
Poznámka: rozměry uvedené v závorkách jsou pro typ ODC.

Mimo osové s fixní roztečí

Poznámka: v případě použití mimo osové vrtací hlavy se maximální vrtací kapacita liší podle zvolené vrtací jednotky. Více informací naleznete v tabulce kapacity vrtání SFB, SFC.
